0. 前言

在学习 ipsec 过程中，一般都会涉及到 ipsec 的局限性：ipsec 协议是一种点对点协议，不支持组播，也不能保护组播、广播报文。因此 ipsec 协议无法用于音视频会议等场合，此时通常的解决办法是采用 GRE Over IPSec .

给出的解释是：GRE 协议可以封装组播、广播报文，但是无法对业务内容进行加密；而 ipsec 可以对报文进行加密，但是无法封装组播和广播报文。因此将两种协议结合，因而 GRE over IPSec 协议应运而生。 但是我找了很多资料 (其实没有多少)，都没有找到为什么 GRE 协议支持封装组播和广播报文，而 ipsec 不行；他们作为点对点协议，为什么 GRE 可以而 IPsec 不行呢？因为没有找到答案，所以不能证实自己的想法正确与否，于是通过搭建 GRE 隧道环境，学习 Linux 内核中 GRE 隧道的操作配置原则，希望能从中得到些许启发。

搭建 GRE 隧道环境实际上是很简单的，因为 Linux 内核已经支持了 GRE 隧道，因此直接在虚拟机 (ubuntu 和 CentOS) 里进行简单的配置即可完成操作。

1. Linux 内核支持的隧道类型

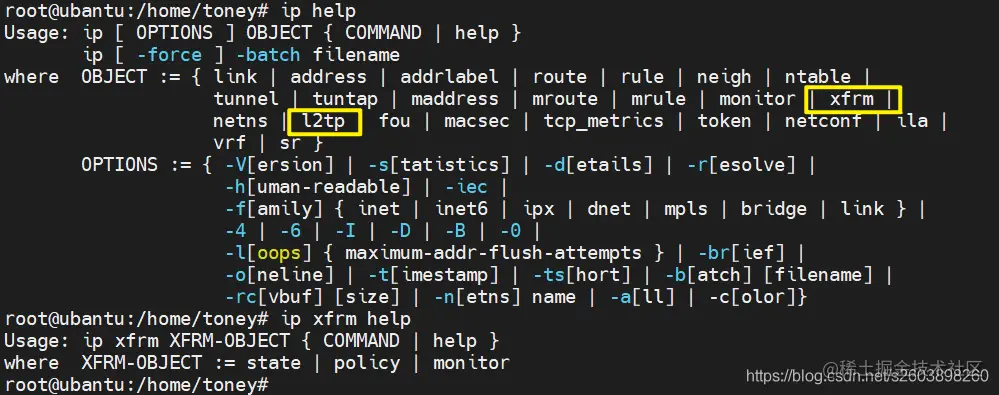

目前 Linux 内核已经支持多种隧道类型，包括：IPIP 隧道，GRE 隧道，... 。其余这几个我也没见过。当然除了这几种，还有 ipsec 协议，l2tp 协议，可以的是我目前都还没有用过，实在是暴殄天物，罪过罪过

下面通过搭建两组拓扑环境，来学习 GRE 隧道的基本规则，然后在此基础上分析下 GRE 和 IPSEC 在组播和广播报文封装的表现出不同行为的可能原因 (另写一遍文章喽)。

2. GRE 隧道跨 (公) 网连接相同子网地址主机

2.1 拓扑环境

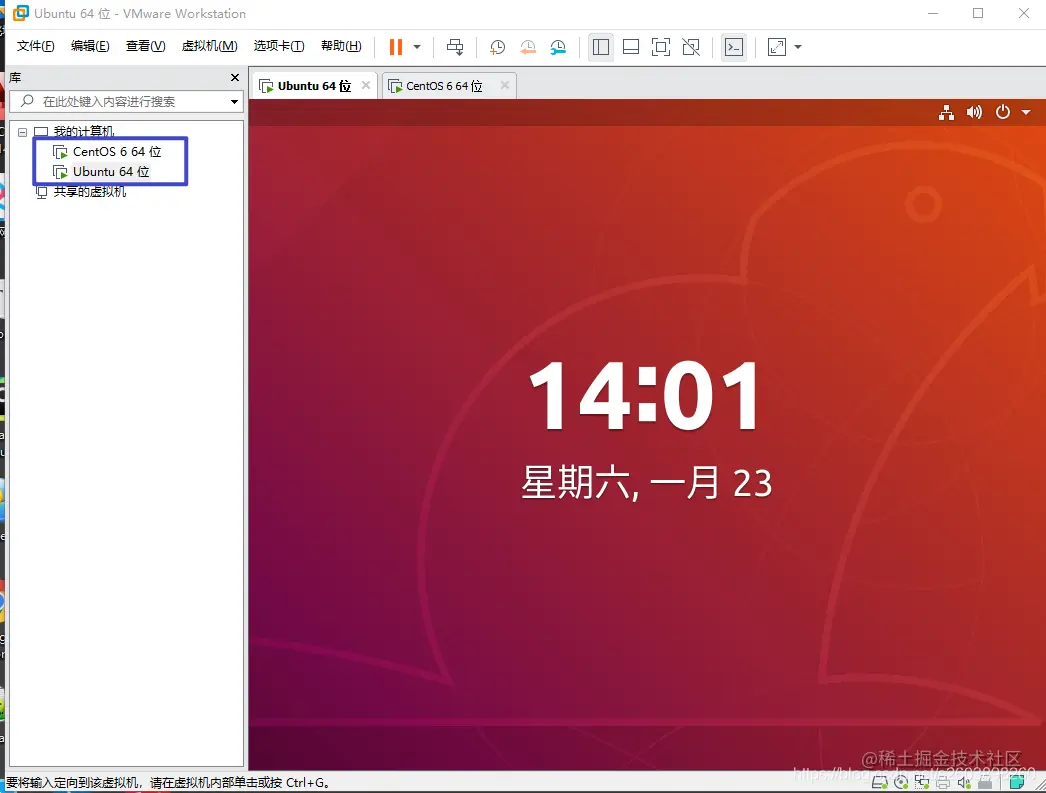

家里设备有限，只有一台电脑，还是通过无线网卡来上网的，因此拓扑环境比较寒酸，其实这些并不重要，只需明白我的两台虚拟机 Ubantu 和 CentOS 通过桥接的方式连在一起，网络上可以通讯即可。

现在，我准备将两个地址分别为 10.1.2.1/24、10.1.2.2/24 的两台主机 (假的，只是个 IP 地址而已) 通过 GRE 隧道连接起来进行通讯。原则上这两个地址属于不同的子网中(Ubantu 中的子网和 CentOS 中的子网，只是这两个子网的网段相同仅此而已)，无法直接通讯。

2.1 ubuntu 配置

首先，我确定了下该虚拟机中是否存在 gre 相关的接口，结果当然是没有了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
root@ubuntu:/home/toney# ifconfig -a
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.10  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 2409:8a00:18e9:810:141:383c:ac6f:8b11  prefixlen 64  scopeid 0x0<global>
        inet6 2409:8a00:18e9:810:f8dd:500e:b1a:463b  prefixlen 64  scopeid 0x0<global>
        inet6 fe80::8e84:574c:7a8b:440a  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:fb:db:ad  txqueuelen 1000  (Ethernet)
        RX packets 3581  bytes 1030105 (1.0 MB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 1177  bytes 114532 (114.5 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 160  bytes 12920 (12.9 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 160  bytes 12920 (12.9 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
复制代码

2.1.1 添加 GRE 隧道

ip tunnel add Tunnel-1 mode gre remote 192.168.1.13 local 192.168.1.10

添加 GRE 隧道时, 需要指定隧道的名称，我这里叫做 Tunnel-1; 因为要搭建 GRE 类型隧道，因此 mode 为 gre。 而 GRE 隧道的地址为 192.168.1.13<========>192.168.1.10。

由于是第一次执行此命令，底层实际上安装上了 gre 隧道相关的驱动。用户只有在此基础上才能配置 GRE 隧道，不过，无需担心，内核自动完成。

如果在添加隧道时不指定 remote 和 local 地址，也是可以的，它实际上是只是安装 gre 隧道相关驱动。下面是添加隧道时没有指定 remote 和 local 地址时的结果：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
root@ubantu:/home/toney# ip tunnel add Tunnel-1
cannot determine tunnel mode (ipip, gre, vti or sit)
root@ubantu:/home/toney# ifconfig -a
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.10  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 2409:8a00:18e9:810:141:383c:ac6f:8b11  prefixlen 64  scopeid 0x0<global>
        inet6 2409:8a00:18e9:810:200d:99e2:4f3d:cb6f  prefixlen 64  scopeid 0x0<global>
        inet6 fe80::8e84:574c:7a8b:440a  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:fb:db:ad  txqueuelen 1000  (Ethernet)
        RX packets 5038  bytes 5896155 (5.8 MB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2744  bytes 309264 (309.2 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 164  bytes 15044 (15.0 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 164  bytes 15044 (15.0 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

root@ubantu:/home/toney# ip tunnel add Tunnel-1 mode gre
add tunnel "gre0" failed: File exists
root@ubantu:/home/toney# ifconfig -a
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.10  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 2409:8a00:18e9:810:141:383c:ac6f:8b11  prefixlen 64  scopeid 0x0<global>
        inet6 2409:8a00:18e9:810:200d:99e2:4f3d:cb6f  prefixlen 64  scopeid 0x0<global>
        inet6 fe80::8e84:574c:7a8b:440a  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:fb:db:ad  txqueuelen 1000  (Ethernet)
        RX packets 5097  bytes 5900501 (5.9 MB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2766  bytes 311496 (311.4 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

erspan0: flags=4098<BROADCAST,MULTICAST>  mtu 1450
        ether 00:00:00:00:00:00  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

gre0: flags=128<NOARP>  mtu 1452
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 1000  (UNSPEC)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

gretap0: flags=4098<BROADCAST,MULTICAST>  mtu 1462
        ether 00:00:00:00:00:00  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 164  bytes 15044 (15.0 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 164  bytes 15044 (15.0 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

root@ubantu:/home/toney#
root@ubantu:/home/toney# lsmod | grep gre
ip_gre                 28672  0
ip_tunnel              24576  1 ip_gre
gre                    16384  1 ip_gre
root@ubantu:/home/toney#
复制代码

如果输入完整的命令，则会成功添加上 Tunnel-1 隧道：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
root@ubantu:/home/toney# ifconfig -a
Tunnel-1: flags=144<POINTOPOINT,NOARP>  mtu 1476
        unspec C0-A8-01-0A-00-00-00-87-00-00-00-00-00-00-00-00  txqueuelen 1000  (UNSPEC)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.10  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 2409:8a00:18e9:810:141:383c:ac6f:8b11  prefixlen 64  scopeid 0x0<global>
        inet6 2409:8a00:18e9:810:200d:99e2:4f3d:cb6f  prefixlen 64  scopeid 0x0<global>
        inet6 fe80::8e84:574c:7a8b:440a  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:fb:db:ad  txqueuelen 1000  (Ethernet)
        RX packets 5745  bytes 5947674 (5.9 MB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2965  bytes 329731 (329.7 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

erspan0: flags=4098<BROADCAST,MULTICAST>  mtu 1450
        ether 00:00:00:00:00:00  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

gre0: flags=128<NOARP>  mtu 1452
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 1000  (UNSPEC)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

gretap0: flags=4098<BROADCAST,MULTICAST>  mtu 1462
        ether 00:00:00:00:00:00  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 169  bytes 15509 (15.5 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 169  bytes 15509 (15.5 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

复制代码

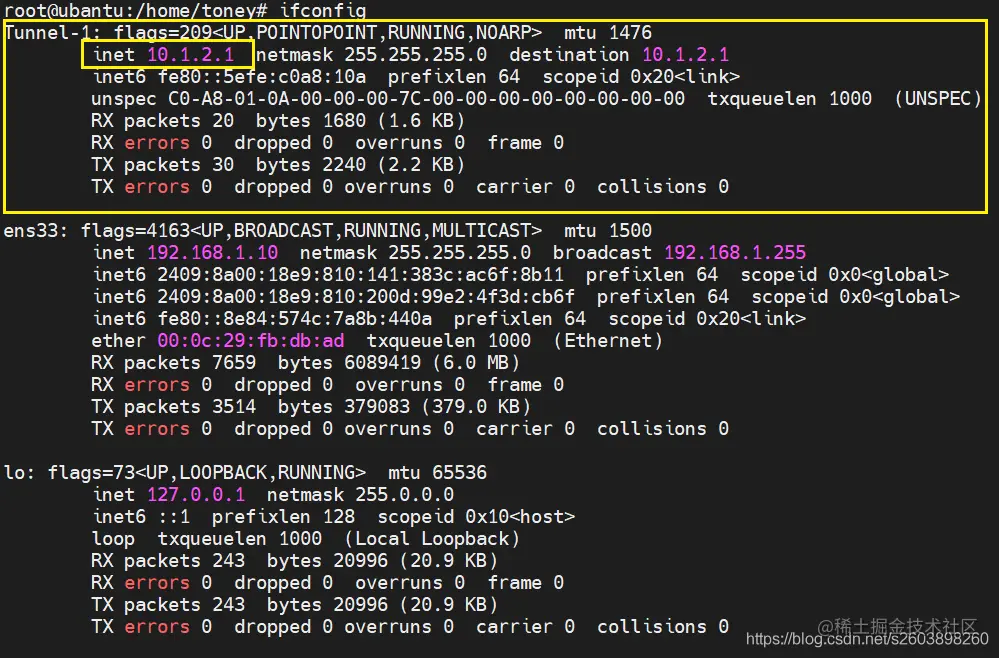

2.1.2 配置 GRE 隧道接口 IP

ip addr add 10.1.2.1/24 dev Tunnel-1

或者

ifconfig Tunnel-1 10.1.2.1/24

从添加隧道结果来看，Tunnel-1 接口虽然已经成功添加，但是处于 down 状态，此外也没有 IP 地址。 不，等等，那我们在添加隧道时指定的 remote 和 local 是什么呢？

它是经过 GRE 隧道封装后的报文 IP 地址，但是针对什么报文进行封装，目前我们尚未配置。

配置此接口 IP 的目的是：为了确定哪些报文需要进入 GRE 接口，然后进行隧道封装。为什么需要添加 IP 呢？ 因为我们是通过路由将报文引入到 Tunnel-1 接口的, 如果不填 IP，那么我路由的下一条该写成什么呢， 是吧。

2.1.3 激活 GRE 隧道接口 IP

ifconfig Tunnel-1 up

或者

ip link set Tunnel-1 up

至于配置接口 IP 和是否 up 接口，没有什么先后顺序，把他们当做不同的 eth 接口处理即可。

2.2 CentOS 配置

CentOS 虚拟机的配置和 Ubantu 的配置完全相同，安照此步骤操作即可。

ip tunnel add Tunnel-1 mode gre local 192.168.1.13 remote 192.168.1.10
ip link set Tunnel-1 up
ip addr add 10.1.2.2/24 dev Tunnel-1

查看配置结果 r 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
[root@toney toney]#
[root@toney toney]#
[root@toney toney]# ifconfig
Tunnel-1  Link encap:UNSPEC  HWaddr C0-A8-01-0D-FF-FF-90-6D-00-00-00-00-00-00-00-00
          inet addr:10.1.2.2  P-t-P:10.1.2.2  Mask:255.255.255.0
          UP POINTOPOINT RUNNING NOARP  MTU:1476  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 b)  TX bytes:0 (0.0 b)

eth0      Link encap:Ethernet  HWaddr 00:0C:29:DA:34:3C
          inet addr:192.168.1.13  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: 2409:8a00:18e9:810:20c:29ff:feda:343c/64 Scope:Global
          inet6 addr: fe80::20c:29ff:feda:343c/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:3571 errors:0 dropped:0 overruns:0 frame:0
          TX packets:781 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:236685 (231.1 KiB)  TX bytes:71021 (69.3 KiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:4 errors:0 dropped:0 overruns:0 frame:0
          TX packets:4 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:240 (240.0 b)  TX bytes:240 (240.0 b)
复制代码

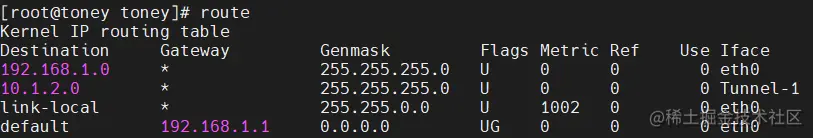

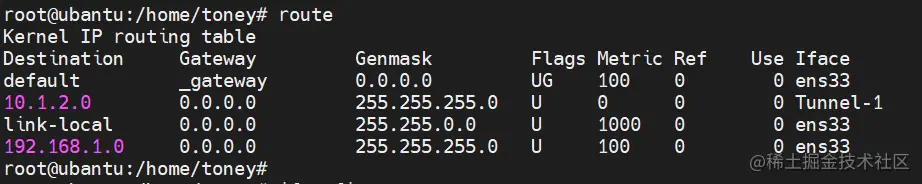

路由表信息如下：

2.3 ping 包测试通讯链路

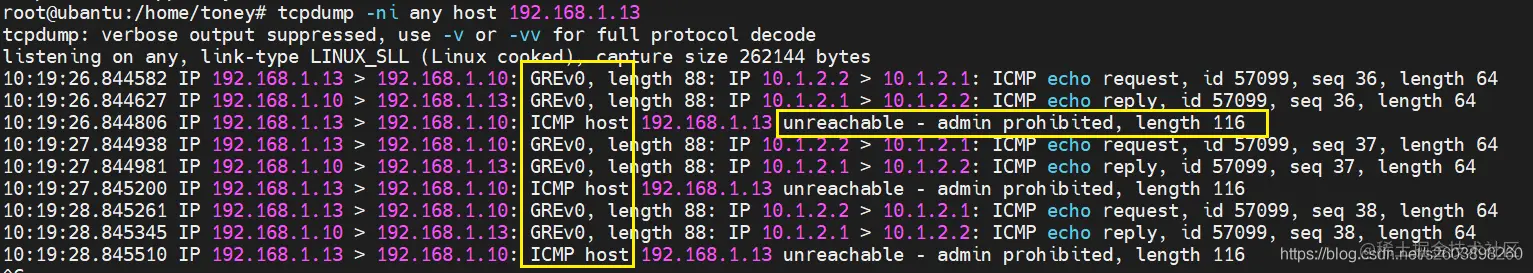

这里有一点需要注意：Linux 系统可能开了 iptables 过滤功能，因此在 ping 时出现了类似 "ICMP host 192.168.1.13 unreachable - admin prohibited, length 116" 信息，详情如下：

百度一下, 在两台虚拟机上都执行如下操作即可：

iptables -F

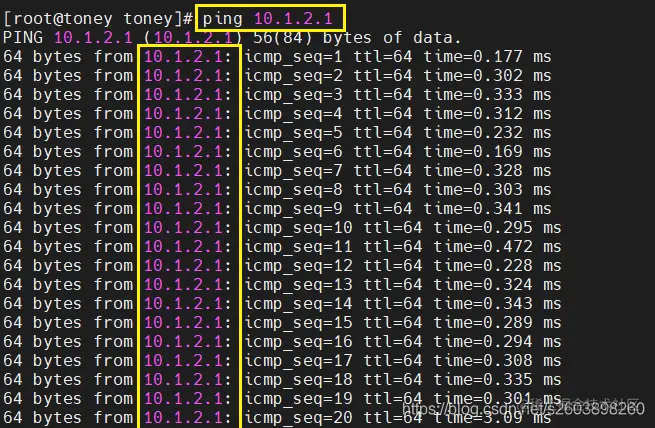

然后在 ping 包测试，数据可通：

至此，基本 GRE 隧道环境搭建成功。

3. GRE 隧道跨 (公) 网连接不同子网地址主机

3.1 拓扑环境

目的： 通过 GRE 隧道将 20.1.2.1/24、20.1.3.2/24 两个子网连接起来进行通讯。

3.2 Ubantu 配置

3.2.1 配置 ens33 子接口 IP

ifconfig eth0:1 192.168.100.1/24

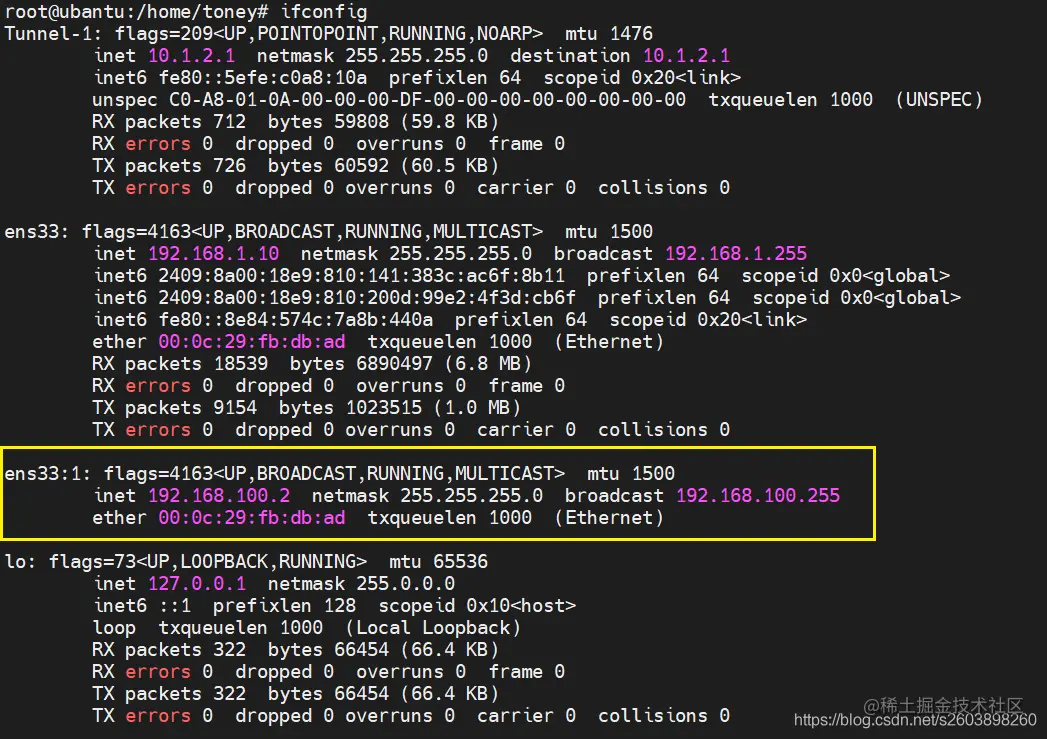

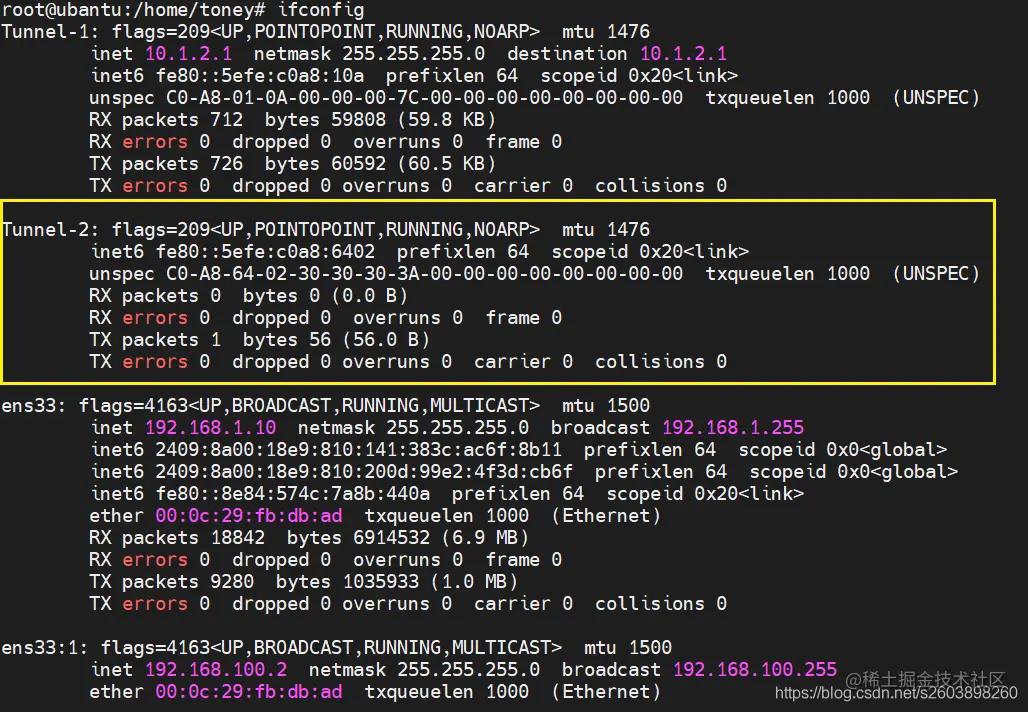

查看接口配置如下：

3.2.2 添加另一个 GRE 隧道接口并 up

ip tunnel add Tunnel-2 mode gre local 192.168.100.1 remote 192.168.100.2

ifconfig Tunnel-2 up

3.2.3 配置隧道接口 IP

ifconfig Tunnel-2 20.1.2.1/24

3.2.4 添加对端子网路由表

由于本端没有对端子网 20.1.3.0/24 的路由，因此需要添加路由，将该网段报文引入到 Tunnel-2 接口，这样便可以通过 GRE 隧道进行封装。

route add -net 20.1.3.0/24 gw 20.1.2.1

3.3 CentOS 配置

3.3.1 配置 ens33 子接口 IP

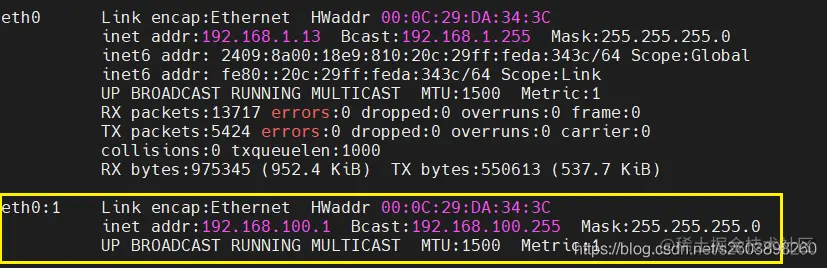

ifconfig ens33:1 192.168.100.2/24

3.3.2 添加另一个 GRE 隧道接口并 up

ip tunnel add Tunnel-2 mode gre remote 192.168.100.1 local 192.168.100.2

ifconfig Tunnel-2 up

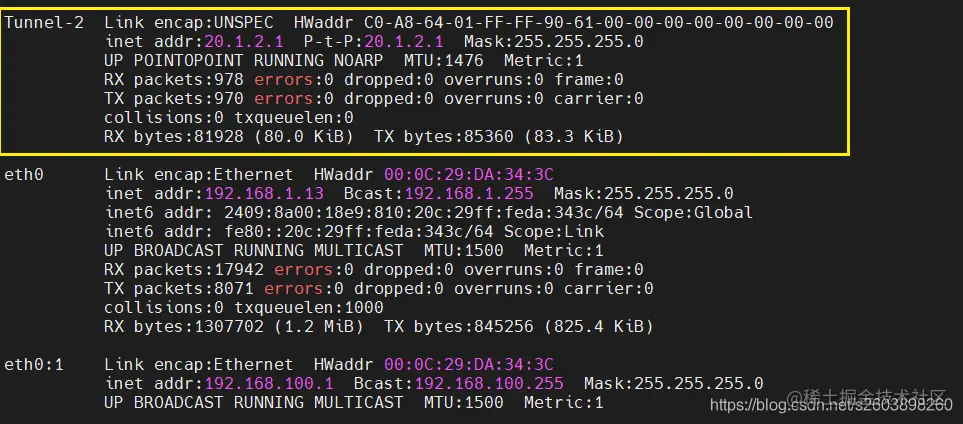

结果如下：

3.3.3 配置隧道接口 IP

ifconfig Tunnel-2 20.1.3.1/24

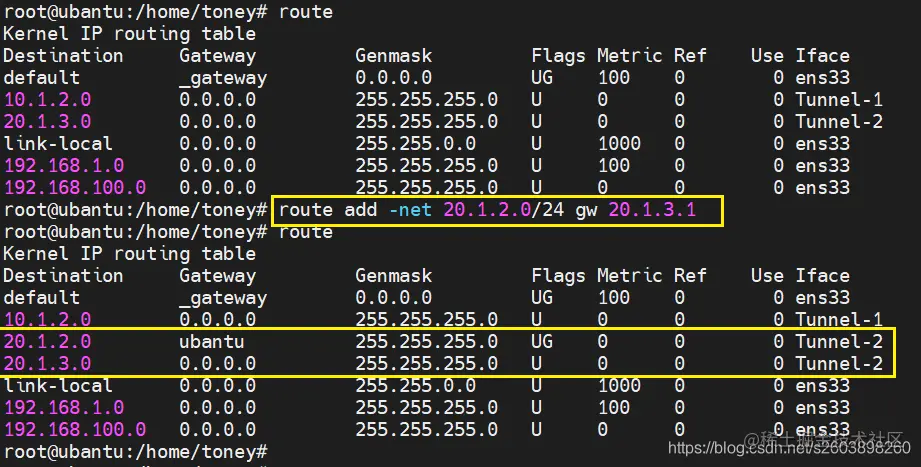

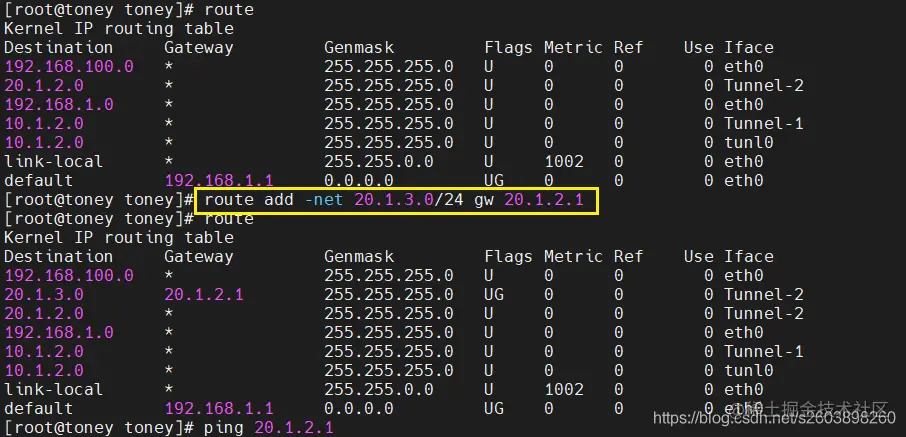

3.3.4 添加对端子网路由表

由于本端没有对端子网 20.1.2.0/24 的路由，因此需要添加路由，将该网段报文引入到 Tunnel-2 接口，这样便可以通过 GRE 隧道进行封装。

route add -net 20.1.2.0/24 gw 20.1.3.1

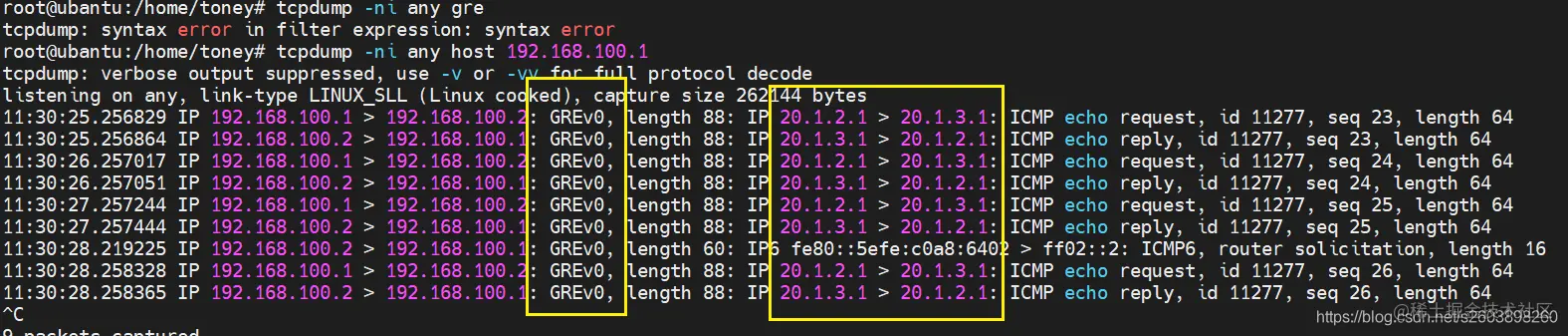

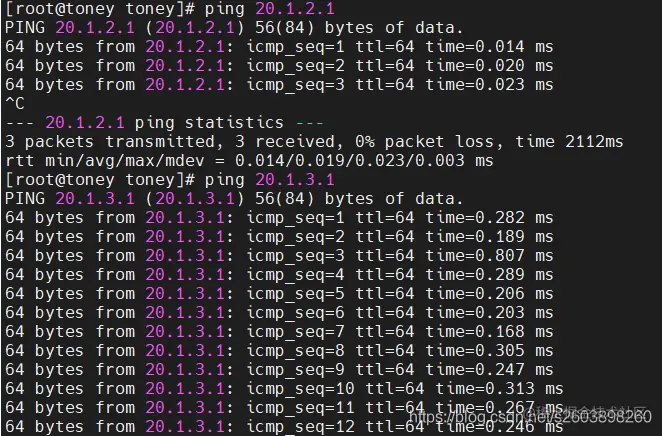

3.4 ping 测试链路连通性

​

0%
